OPGW ZB Placă de rulare anti răsucire

Un OPGW ZB Anti Twist Running Board fabricat în China LIngkai și este un dispozitiv specializat utilizat în sistemele de transmisie electrică pentru a susține și ghida un fir optic de împământare care servește și ca circuit de comunicații. Este proiectat pentru a minimiza răsucirile și oscilațiile care pot apărea în OPGW în timpul funcționării normale.

Trimite o anchetă

Descriere produs

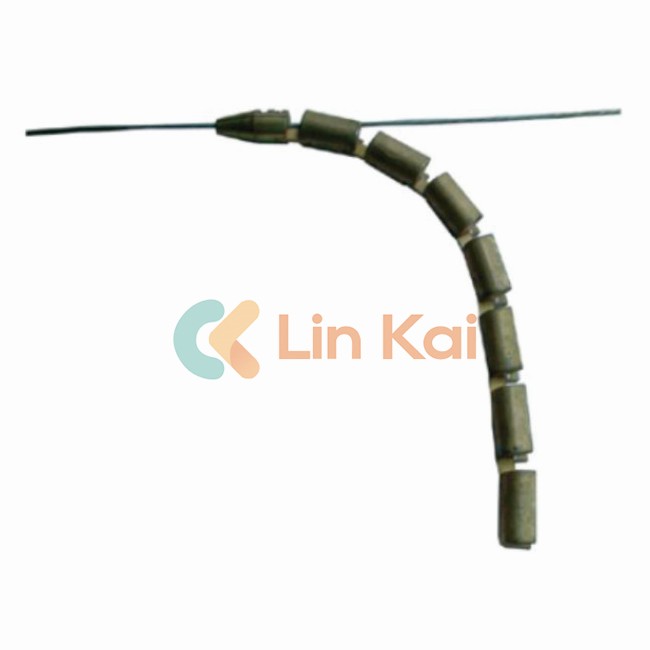

Placa de rulare rezistentă OPGW ZB Anti Twist de la Lingkai, denumită OPGW Head Running Board, este folosită pentru tragerea cablului OPGW pe linia de transmisie aeriană. Placa de rulare OPGW ZB Anti Twist este compusă din două bucăți de contragreutate de oțel pentru a evita răsucirea cablului OPGW în operațiunile de încordare. Este folosit pentru înșirarea cablurilor cu fibră optică. Cablul ar putea fi împiedicat să se spiraleze cu acest instrument. Se instaleaza direct pe capul cablului OPGW, cu o distanta de 2 metri pentru 2 bucati de dispozitive. Aceste instrumente de înșirare plăcile de cap OPGW sunt utilizate pentru înșirarea cablurilor de fibră optică; sunt special concepute pentru a conecta frânghia de tragere cu cablu de fibră optică. Cablul ar putea fi împiedicat să se spiraleze cu acest instrument.

OPGW ZB Anti Twist Running Board (dispozitiv de contragreutate)

Articol nr.	Model	Sarcina nominală (KN)	Forța cuplului anti-răsucire (N.m)	Gama de dimensiuni OPGW (mm)	Greutate totala (kg)
20118	ZB1	20	32	11-16	2 X 12,5

Parametrii îmbinărilor cu mufă de plasă pentru bordul de rulare anti-torsionare OPGW ZB și firul de împământare

Un singur cap Nr. articol.	Cap dublu Nr. articol.	Model	Diametrul cablului (mm)	Sarcina (KN)
Cu protector	cu protector	Model	Diametrul cablului (mm)	Evaluat	Pauză
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1,5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2,5	F 18-22	25	75

Îmbinările din plasă pentru bordul OPGW ZB Anti-Twist și firul de împământare sunt folosite pentru a prinde OPGW sau GSW în operațiunile de încordare. Îmbinările cu plasă sunt realizate din sârmă de oțel galvanizat de înaltă rezistență, împletite în moduri foarte moi și presate cu un manșon de protecție din aluminiu și un manșon de cupru. Manșonul ar putea proteja conductorul și ar putea preveni ca capul OPGW să deterioreze articulațiile prizei de plasă.
